功能特点

● 操作箱按照使用目的分为控制箱、配电箱、仪表箱、端子箱、 网络箱等。

● 操作箱的设计结合使用人的实际情况，合理布局、可用性高。

● 模数化设计，良好的元器件安装性，方便任意功能组合。

● 高强度、高防护等级、高可靠性的系统。

● 符合安全规范以及人体工程学要求，考虑与整个环境的协调性。

● 内部结构具有较大的可调整性，使箱内设备的安装与调整更加方便。

● 高性能的经济解决方案，符合制造标准并充分考虑性价比。

● 专业设计、制造，为设备提供更大安装空间。

产品特点

● 符合IEC439《低压成套开关设备和控制设备》及GB7251.3-2006《低压成套开关设备》等标准。

● 满足运行功能。

● 充分考虑人机工程学的要求。从 包括箱面高度、箱面元器件布置、 对人员的保护等方面进行了多角 度、多层次的考虑。

● 设计时充分考虑到设备运行中的 散热问题，使密封的箱体自下而上形成一个自然风道，达到散热目的。

● 所有箱体均采用防水边设计，防护等级按GB4208-2008可达到IP54。

结构特点

● 操作箱箱体为整体焊接结构,强度高，稳定性强，现场安装方便。

● 冷轧钢板操作箱采用喷塑工艺，附着力强，质感好，整箱呈亚光 色调，避免眩目效应，创造较舒 适的视觉环境。

● 不锈钢操作箱具有适应恶劣工作环境、不易生锈、美观等优点， 物超所值。

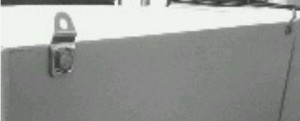

● 大型箱体的四角装有吊环，用于起吊和装运。

● 根据使用环境，箱门可采用带观察窗的双层门结构，更好的观察、 操作和保护箱内设备。

● 门上焊接接地螺柱，并与箱体用接地线连接，构成完整的壳体接 地保护电路。

● 铰链为外铰链，可180°开启外门。

● 箱体挂装件为优质专用挂装件，

操作箱样式

控制箱电源箱

配电箱网络箱

箱体安装方式

挂装架装

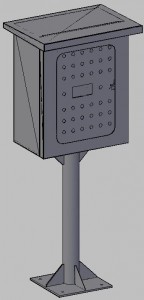

立柱安装

板材

板材的选用以操作箱承受的机械应 力、电气应力为主要考虑方向。

使用条件

●安装使用地点的气温不高于+40℃，不低于-5℃，24h 内的平 均温度不得高于+35℃，海拔高度 不得超过2000m。

● 空气清洁，相对湿度在温度为+40℃时，不超过50%。在较低温度时 允许有较高的相对湿度，应考虑 到由于温度变化而可能偶然产生 适度的凝露。

● 污染等级为3级。

● 落地垂直安装.安装倾斜度不得 超过5度。

● 无剧烈震动和冲击的地方，不足 以腐蚀开关电器和元件等场所。

● 运输和储存温度范围在－25℃～+55℃之间，在短时间内可达到+70℃。

● 特殊使用条件，订货时另行协商。
