方案设计背景：

由于原控制系统硬件老化、控制结构分散、系统接口复杂，造成用户对风机机组安全运行、系统维护及安全应用、备件管理等方面存在一定困难；软件程序不完善、系统没有事件记录功能，出现短暂报警、故障停机事故无法分析原因；系统上位显示过于简单，无法满足当前的自动化生产要求。

方案简介：

在风机控制系统中，保证了硬件安全可靠；下位程序功能完善；上位画面便于操作，历史数据记录完整，报警信息齐全；历史事件记录便于故障分析。

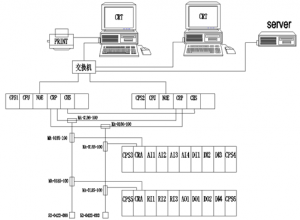

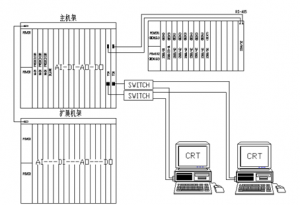

1、硬件：基于风机在高炉生产中的重要性，轴流风机的控制采用冗余控制系统。CPU采用双冗余或三冗余；主机架（主站）、扩展机架（远程站）、柜内仪表、继电器、交换机等均采用双路电源供电；冗余的网络通讯。保证系统的安全、稳定、可靠。

2、软件：下位机程序包括机组运行数据监测、辅助设备控制、机组静叶调整、风机流量/压力调节、机组逆流保护、风机防喘振调节、风机与高炉联系信号联锁、风机启动/停机联锁、逻辑报警联锁等程序。

3、上位机画面：根据风机工艺、风机控制画面，操作安全方便；历史趋势画面可根据需要自由组合记录的历史数据趋势，便于分析机组运行情况及故障分析。

4、报警历史查询：使用SQL数据库或程序自带的SOE软件，可方便快速查询报警历史。

客户价值：

安全可靠的轴流风机控制系统，满足高炉冶炼所需的空气及克服高炉料柱阻力所需的气体动力，即向高炉输送稳定的风量、风压；保证风机自身设备的安全运行。优质的画面设计满足生产数据监控，操作安全便捷。事件记录功能在机组发生故障报警、跳机时，准确判断分析报警、跳机的原因。

适用范围：

高炉轴流风机控制。
