方案设计背景：

根据《高炉炼铁工艺设计规范》（GB 50427-2008）12.0.4条之规定“高炉必须设置炉顶煤气余压发电装置，并应与高炉同步投产”。新建高炉项目必须同期建设TRT装置（TRT— Blast Furnace Gas Top Pressure Recovery Turbine Unit，是高炉煤气余压透平回收装置的简称），将高炉冶炼过程中产生的高压、高温煤气，通过透平机膨胀做功，带动与透平机联接的发电机发电来回收能源，做功后的低温、低压高炉煤气并入公司煤气管网，进行其它综合利用。因此，需要一套综合控制系统来保障TRT装置的可靠、高效运行。

方案简介：

系统围绕高炉炉顶压力控制，实现高炉减压阀组顶压控制、TRT升转速控制、TRT升功率控制、TRT转顶压控制、TRT正常停机控制、TRT紧急停机控制等控制功能。

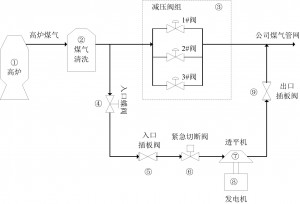

图1 TRT装置工艺流程图

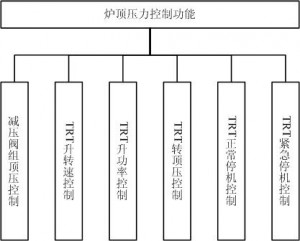

图2 TRT装置控制功能图

减压阀组顶压控制：在TRT装置未运行或停机时，调节控制高炉炉顶压力。

TRT升转速控制：实现透平机的转速从0rpm到3000rpm，稳定、快速地实现TRT装置并网发电。

TRT升功率控制：当TRT装置并网后，快速实现减压阀组全关闭、TRT发电功率到工况条件下的最大值。

TRT转顶压控制：在TRT装置升功率完成后，调节控制高炉炉顶压力稳定，并最大限度地实现多发电。

TRT正常停机控制：在TRT装置需要退出运行时，安全稳定地实现炉顶压力控制权移交给减压阀组控制。

TRT紧急停机控制：在高炉异常或TRT系统故障时实现TRT装置的快速停止运行，确保TRT装置和高炉安全。

客户价值：

TRT装置综合控制系统在确保高炉正常生产的前提下，实现TRT装置最大限度地发电，提高能源回收能力，在高炉异常或TRT系统故障时具有安全保护控制与适应高炉炉顶压力控制的能力。

适用范围：

TRT装置综合控制系统分别获得安徽省省级科学技术成果（10561），计算机软件著作权登记证书（2010SR026328），并已在马钢多座大型高炉TRT装置上成功应用。本系统可广泛适用于高炉附属TRT装置的自动化控制。
