方案设计背景：

由于高炉热风炉风温长期低于1100℃，目前已经降至1000℃以下，自动化设备不足，严重影响到高炉的正常生产，尤其是近期风温低于1000℃，已成为影响高炉降耗及阻碍高炉实现高产、稳产的重要因素。电气自动化一次仪表和二次仪表老化，精度不够，3座热风炉高炉煤气流量与助燃风机空气流量测量不准确，且不稳定，检测元件易堵塞，影响流量检测，给生产带来了不利。

方案简介：

采用卡卢金专利的无托梁独立支撑炉箅子结构，防止炉箅子在温度波动和热膨胀过程中损坏，分流板结构可以保护下层格子砖避免受损，可以在较高废气温度下运行，最高可以达到500℃。

电气基础自动化控制改造内容

新增的热风炉的控制系统，利用原有西屋Ovation DCS控制系统的drop5#控制器，通过在原有控制柜中增加卡件，用于完成热风炉的自动控制。原有的两座自动化控制按卡卢金热风炉工艺要求重新编写，编程设备、操作监视系统（HMI）、编程软件、监控软件等利旧改造。

1、DCS系统组成及其功能

1.1基本组成

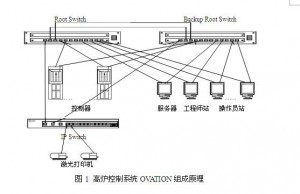

高炉DCS系统硬件主要由控制器(Controller)、软件服务器(Software Server)、工程师站(Engineer Station)、操作员站(Operator Station)、历史数据存储（HSR）、计算站、报表站、打印机和通信网络设备等经过系统集成构成。经过OVATION数据高速公路将上述分布在高炉生产区域不同物理位置的各种站连接起来，基本组成见图1。

过程控制器的配置图

2.2 DCS硬件改造

用原有西屋Ovation DCS控制系统的5#控制器，通过在原有扩展控制柜中增加卡件，用于完成4#热风炉的自动控制，不影响系统的完整性，改动小，节省改造成本。

2.3 系统控制功能

在热风炉以如下模式运行，使用微处理器和计算机控制时，设备切换顺序及热风炉运行模式必须建立测量系统，自动控制系统和热风炉加热、送风调控系统。

►焖炉模式转换到加热模式

►加热模式

►加热模式转换到焖炉模式

►焖炉模式转换到送风模式

►送风模式

►送风模式转换到焖炉模式

►放散模式

►长期停炉模式（如慢速运行模式）

►高炉“休风”模式

热风炉位于格子砖加热（煤气段）模式。如果煤气在5-10秒（调节期间设定）之后，点火角位置没有燃烧，那么火焰探测器将驱动切断煤气，声音和光信号将在控制面板上显示。在此情况下，进入“紧急煤气关闭”模式。

客户价值：

本改造工程包括新建1座卡卢金顶燃式热风炉，并把现有内燃式热风炉改造成卡卢金顶燃式热风炉，新建热风支管和热风主管，新建换热器，改造热风部分主管和围管的耐火材料等，自动化改造随主体工程同步进行改造，在现有基础系统上改造配套的电气、仪表设施，并根据卡卢金顶燃式热风炉燃烧要求调整控制系统.项目改造采用先进、实用、经济、可靠的技术方案， 采用“卡卢金”先进的热风炉技术，以保证热风炉投产后实现“长寿命、低排放、低成本”的目标，实现良好的综合经济效益。保证用最经济的投资、最合理的改造内容，实现风温长期不低于1200℃的目标。

适用范围：

本系统适用于高炉附属热风炉，并已成功应用。
